Poznaj zaawansowane narzędzia FUJIFILM do szybkiej oceny ryzyka sercowo-naczyniowego nawet na wczesnym etapie.
Zrozumienie hemodynamiki serca jest niezbędne przy ocenie wydolności układu krążenia. Oferujemy Państwu echokardiografy z unikalnym i precyzyjnym pakietem narzędzi do analizy układu sercowo-naczyniowego.
LV eFLOW to nieinwazyjny tryb obrazowania przepływu krwi o wysokiej rozdzielczości i czułości. Radykalnie poprawia on wizualizację granicy wsierdzia w lewej komorze, przez co nazywany jest pseudokontrastem.

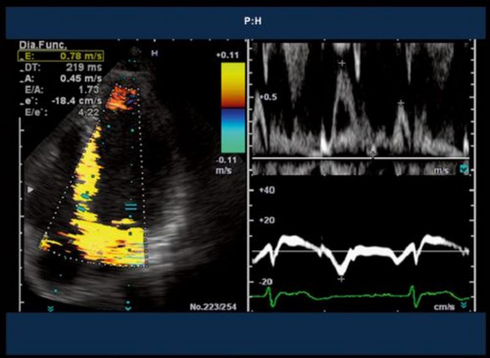

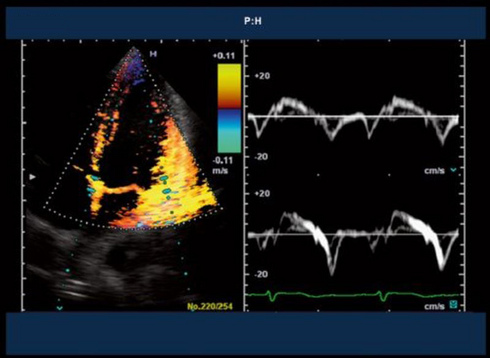

Dual Gate Doppler umożliwia uzyskanie spektrum Dopplera lub Dopplera tkankowego, wyświetlanego z dwóch oddzielnych bramek próbkowania, umożliwiając pomiary z dwóch różnych miejsc w trakcie tego samego cyklu pracy serca w czasie rzeczywistym i przy różnych zestawieniach.
Przykład:
Przebieg i konsekwencje choroby sercowo-naczyniowej mogą zostać złagodzone, jeśli miażdżyca zostanie wykryta wcześnie i zanim zmiany morfologiczne, takie jak blaszka miażdżycowa i zgrubienia ścian, będą widoczne w ścianach tętnic. Zapobieganie i leczenie chorób związanych ze stylem życia ma dziś ogromne znaczenie, dlatego rola ultrasonografu polega już nie tylko na obserwacji zmian morfologicznych, ale także na ocenie funkcjonalnej. Firma FUJIFILM zrealizowała ocenę funkcjonalną tętnic poprzez opracowanie unikalnej technologii eTRACKING.

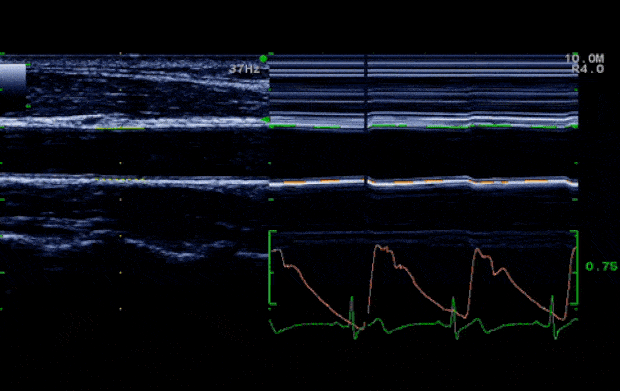

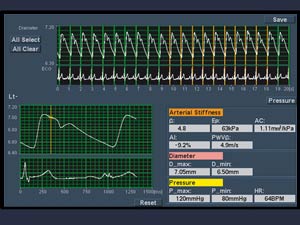

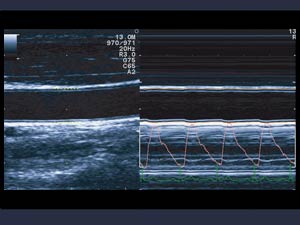

eTRACKING umożliwia wysoce precyzyjny pomiar rozszerzenia naczyń w czasie rzeczywistym, przy użyciu sygnałów o częstotliwości radiowej (RF). Tradycyjnie średnice naczyń są mierzone wizualnie na obrazach B-mode i M-mode. Może to jednak prowadzić do rozbieżności w pomiarach, ponieważ trudno jest poznać zmiany średnicy naczynia w zależności od czasu w trybie B-Mode. Ponadto, trudno jest określić dokładny czas pomiaru maksymalnej i minimalnej średnicy naczynia. System eTRACKING został opracowany celem wyeliminowania takich problemów.
Cechy charakterystyczne eTRACKING:

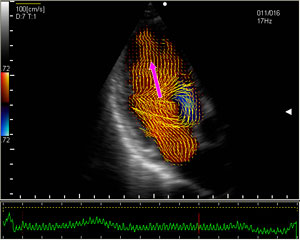

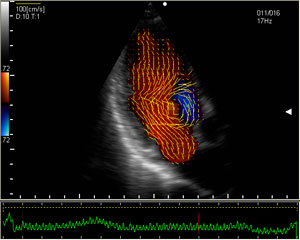

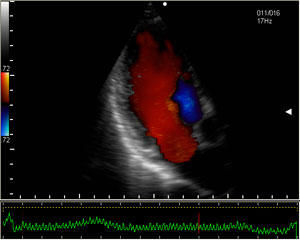

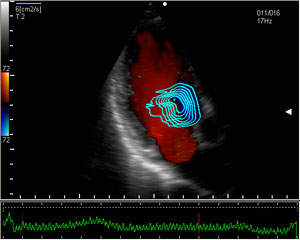

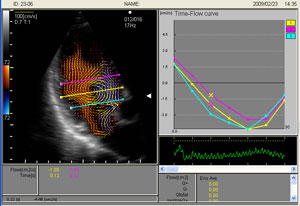

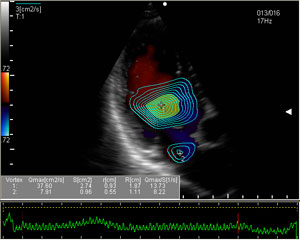

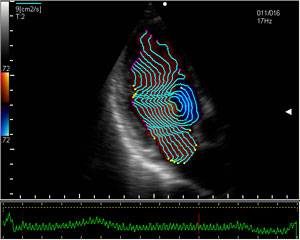

Wektorowe mapowanie przepływu (VFM) jest nowatorskim trybem obrazowym, który pozwoli Państwu na ocenę rozłożenia przepływu krwi w układzie sercowo-naczyniowym. Ta unikalna, nieinwazyjna technika opiera się na danych o prędkości przepływu z kolorowego Dopplera i generowaniu pola prędkości na obrazie 2D. Do tej pory z informacji dopplerowskiej wyodrębniano jedynie dane otrzymywane w kierunku wiązki. Dzięki zastosowaniu nowych metod matematycznych narzędzie jest w stanie oszacować składową radialną (prostopadłą) i wyświetlić rozmieszczenie przepływu niezależnie od kąta.

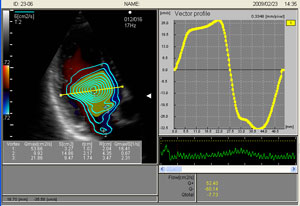

Vector Flow Mapping (VFM) to narzędzie do kwantyfikacji, które pozwala na wizualizację, pomiar i analizę różnych parametrów przepływu krwi, takich jak:
Aplikacja VFM jest wyposażona w nowe ulepszenia, takie jak:
Opisywane oprogramowanie do analizy ilościowej będzie szczególnie przydatne przy analizie hemodynamiki przepływu krwi w lewej komorze serca. Ma ono ogromny potencjał w ilościowej diagnostyce funkcji serca i wydajności lewej komory.

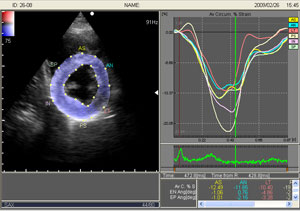

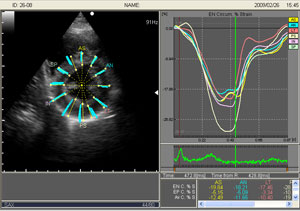

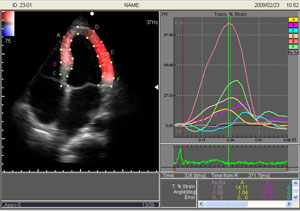

2D Tissue Tracking (2DTT) jest zaawansowanym narzędziem, które pozwala na śledzenie przemieszczania się tkanki sercowej przy użyciu nowatorskiego i dokładnego algorytmu "Speckle Tracking". Metody oparte na Dopplerze, takie jak Tissue Doppler Imaging, są ograniczone w ocenie prędkości przemieszczania się tkanki w zależności od kąta. Nowe oprogramowanie aparatów marki FUJIFILM pozwala na detekcję składowych prędkości prostopadłych do wiązki, co jest niemożliwe w przypadku standardowych technik dopplerowskich. Poprzez śledzenie obraz po obrazie naturalnych wzorców tkanki mięśnia sercowego w B-Mode 2DTT pozwoli Państwu na ilościową ocenę przemieszczania się i pogrubienia mięśnia sercowego.
Za pomocą 2DTT bardzo łatwo ustawić kontury mięśnia sercowego w celu dopasowania do endo i epikardium. Narzędzie upraszcza również ocenę danych parametrycznych i obrazów.
2DTT zapewnia precyzyjne pomiary ilościowe i informacje takie jak:
Śledzenie tkanek 2D można zastosować do analizy funkcji serca, terapii resynchronizującej, kardiomiopatii, echo wysiłkowego oraz innych badań globalnych i regionalnych.
Aplikacja 2DTT jest osadzona w nowych ulepszeniach, takich jak:

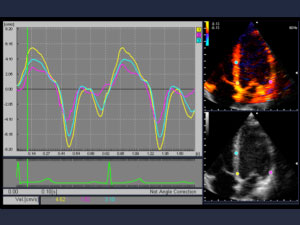

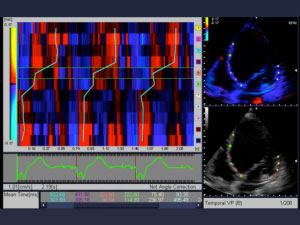

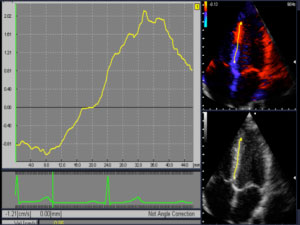

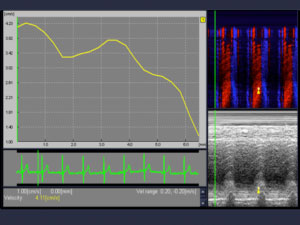

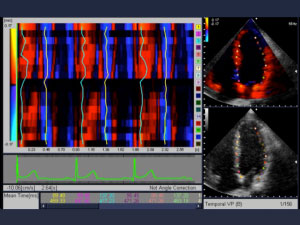

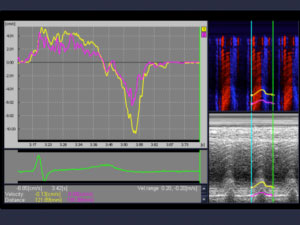

Obrazowanie ruchu tkanek metodą Dopplera jest obecnie powszechnie stosowane do obserwacji prędkości mięśnia sercowego i jego kierunku w czasie rzeczywistym. Obrazowanie metodą spektralnego Dopplera tkankowego jest również standardowym narzędziem do ilościowej obserwacji prędkości mięśnia sercowego.
Funkcje wyświetlania i analizy TDI firmy FUJIFILM zapewniają spory wachlarz możliwości oceny funkcji serca. Można chociażby korzystać z oryginalnych danych obrazowania (dane RAW) lub danych DICOM uzyskanych w trybie TDI.
Unikatowa technologia TDI o wysokiej częstotliwości odświeżania i automatycznego monitorowania zapewnia doskonałą rozdzielczość czasową umożliwiającą bardziej precyzyjną ocenę asynchronii, która jest jednym z głównych zastosowań oprogramowania do analizy TDI.

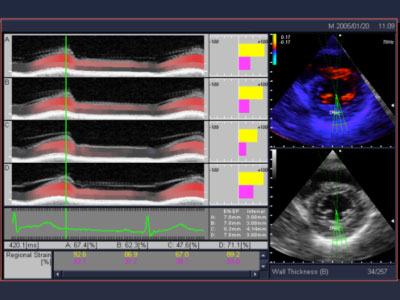

Funkcja TDI-Myocardial Thickness (Wall Thickness) wykrywa jednocześnie komorę, mięsień sercowy i nasierdzie oraz wykorzystuje je do pomiaru zmiany grubości mięśnia sercowego.
Możliwe jest wizualne uchwycenie lokalnych zmian grubości mięśnia sercowego w czasie, na podstawie obrazów M-mode wykonanych na różnych kursorach (ustawionych w dowolnych pozycjach i pod dowolnym kątem) przy użyciu ruchomych obrazów TDI w osi krótkiej.
Oprogramowanie, która Państwu oferujemy, w przejrzysty sposób pokazuje zmianę średnicy lokalnej grubości mięśnia sercowego (Radial strain). Dzięki tej metodzie pomiaru możliwa jest dokładna analiza regionalnego odkształcenia radialnego. Unikamy udziału długości odkształcenia podłużnego w skurczu, co jest błędem charakterystycznym dla konwencjonalnych metod analizy B-Mode Strain.
Połączenie A-SMA, CQ i TDI-Myocardial Thickness otwiera drzwi do oceny globalnej funkcji serca. Można również analizować funkcję skurczową po stronie endokardium i osierdzia, dzieląc ścianę na dwie części. Łatwo jest porównać, w czasie rzeczywistym, sektor prawidłowy i nieprawidłowy.
Główne funkcje TDI-Myocardial Thickness obejmują wiele okien z obrazem WT oraz wyniki pomiarów i wykres liniowy w czasie rzeczywistym.
Algorytm śledzenia prędkości stworzony przez firmę FUJIFILM do obliczania odkształcenia oparty jest na najnowocześniejszej technologii. Umożliwia automatyczne i łatwe śledzenie regionalnego ruchu mięśnia sercowego z uwzględnieniem efektów "skrętu" i "wiązania" globalnego ruchu serca.
Wykorzystując surowe dane (RAW), oprogramowanie do analizy TDI umożliwia uzyskanie wysokiej liczby klatek na sekundę dla dokładnych wyników analizy.

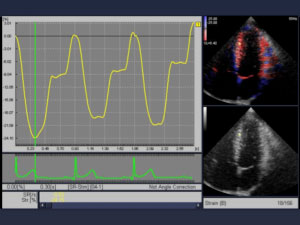

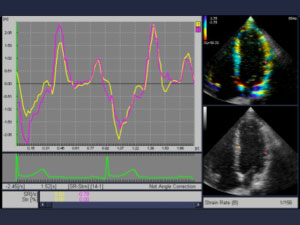

Tradycyjna analiza funkcji serca skupia się na diagnostyce jego globalnego ruchu. Natomiast pomiar ilościowy odkształcenia ma na celu bardziej lokalną i czułą analizę funkcji serca. Skupia się na samych obszarach mięśnia sercowego wykorzystując do badania pomiar wydłużenia i kurczenia się regionalnego mięśnia sercowego pomiędzy dwoma wyznaczonymi punktami.
Zależność pomiędzy obecnością miażdżycy tętnic szyjnych z podwyższoną IMT a chorobą wieńcową jest obecnie dobrze udokumentowana. Nasz zautomatyzowany pomiar IMT jest łatwym, prosty i co najważniejsze nieinwazyjnym narzędziem do szybkiej oceny ryzyka sercowo-naczyniowego, na wczesnym etapie.
Możliwe jest automatyczne wyodrębnienie maksymalnego i średniego IMT poprzez proste ustawienie ROI (region zainteresowania) na długo osiowym widoku naczynia. IMT wyposażone jest w ekskluzywną funkcję raportowania. Oznacza to, że wiele wartości pomiarowych dla każdej części i fazy czasowej może być ze sobą zestawionych, co ułatwia ich porównanie.
Wyświetlane elementy obejmują: maksimum, minimum, średnią, odchylenie standardowe, punkty (ile punktów jest używanych do uzyskania wyniku), szerokość ROI oraz histogram.

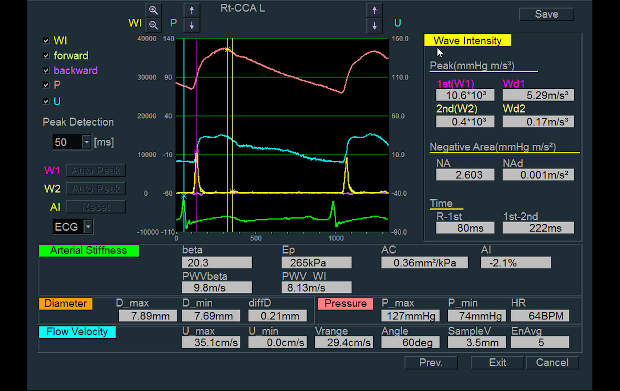

Serce i układ tętniczy stale oddziałują na siebie poprzez fale biegnące do przodu i fale odbite. Intensywność fali (WI) jest obliczana jako iloczyn pochodnych, jednocześnie zarejestrowanych zmian ciśnienia krwi i zmian prędkości przepływu krwi. Intensywność fali może być uzyskana w dowolnym punkcie układu krążenia.
Zmiana fali ciśnienia krwi jest zwykle mierzona metodą inwazyjną. Firma FUJIFILM opracowała system obliczania zmian ciśnienia krwi w sposób nieinwazyjny i z dużą dokładnością. Na podstawie podobieństwa cyklicznej zmiany ciśnienia krwi i jednoczesnej zmiany średnicy naczyń krwionośnych można nieinwazyjnie uzyskać kształt fali ciśnienia krwi. Ten nieinwazyjny kształt fali ciśnienia może być następnie analizowany dalej.
WI jest nowym wskaźnikiem hemodynamicznym, który może być potencjalnie przydatny do analizy interakcji układu sercowo-naczyniowego, w tym charakterystyki skurczu i rozkurczu, wpływu fal odbitych od naczyń obwodowych, interakcji naczyń elastycznych i oporowych oraz wskaźnika związanego z czasem.
WI jest nowym wskaźnikiem dynamiki przepływu krwi, który pomoże Państwu w analizie interakcji pomiędzy sercem a układem tętniczym.
Dysfunkcja śródbłonka jest uznawana za pierwszy etap miażdżycy. Analiza FMD jest powszechnie stosowaną metodą nieinwazyjnej oceny dysfunkcji śródbłonka. Eksperci z całego świata używają tej funkcji do wczesnego wykrywania miażdżycy oraz monitorowania skuteczności leczenia choroby.
Przydatność kliniczna badania FMD:
Analiza FMD może w sposób ciągły rejestrować i wykreślać cały proces – od linii podstawowej poprzez okluzję i rozszerzenie naczyń do powrotu do normalnego stanu. W ten sposób zyskują Państwo pewność, że prawdziwy szczyt rozszerzenia naczyń nigdy nie zostanie pominięty. Procent FMD i inne parametry są obliczane automatycznie i natychmiast po zakończeniu zapisu.

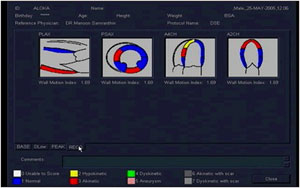

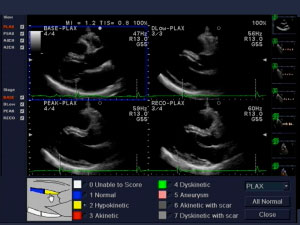

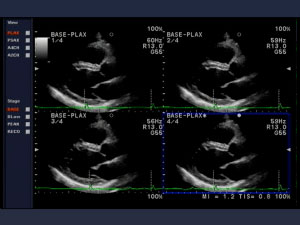

Duża pojemność pamięci Cine Memory zwiększa efektywność badania. Można rejestrować ruchome obrazy przez około pięć ciągłych minut w standardowym formacie wyświetlania. Płynnie, dedykowanym jednym przyciskiem mogą Państwo uzyskać serię zdjęć do kompleksowego badania stress echo.
Co więcej, mogą Państwo analizować obrazy dynamiczne zapisane podczas badania stress echo. Możliwe jest tasowanie obrazów i jednoczesne odtwarzanie wielu z nich. Użytkownik może także dokonać oceny i sporządzić raport porównujący obrazy wykonane przed i po badaniu.

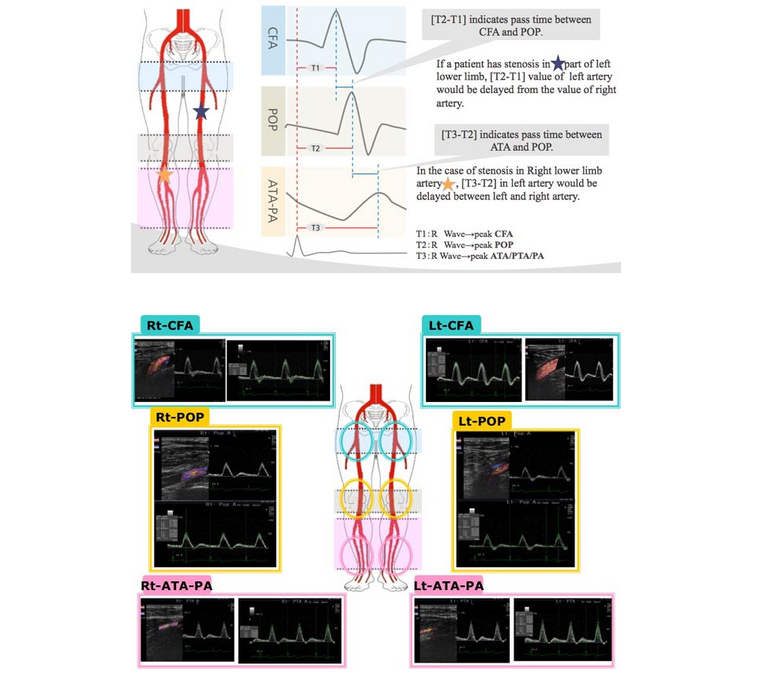

TVF jest nową funkcją naczyniową, która upraszcza ocenę naczyń obwodowych. Bardziej specyficznie TVF dostarcza specyficznego wsparcia dla oceny zwężeń poniżej kolana.
TVF pozwala na łatwo określić, czy i gdzie zwężenie powoduje opóźnienie przepływu szczytowego.
Bicie serca dostarcza sygnał referencyjny (EKG) oraz powoduje przepływ krwi pompowanej do tętnic. Biorąc za punkt odniesienia szczyt R, dokonywany jest pomiar pomiędzy trzema kluczowymi punktami obu kończyn dolnych. Proste porównanie czasu przepływu pomiędzy kończynami uwidoczni obecność zwężenia tętnicy i wskaże, który z odcinków tętnic jest dotknięty zwężeniem.
Pełny raport z badania dostarcza jasnego przeglądu obu kończyn z określonymi czasami szczytów Dopplera i R-szczytów dla wszystkich dróg tętniczych.
Dziś medycyna może więcej z rozwiązaniami FUJIFILM. Sprawdź!
