Ultrasonograficzne głowice robotyczne w ultrasonografii śródoperacyjnej – znaczenie kliniczne, technologiczne i organizacyjne

Postęp w chirurgii małoinwazyjnej, a szczególnie rozwój chirurgii robotycznej (np. systemów takich jak da Vinci Surgical System), znacząco zmienił sposób planowania i wykonywania zabiegów operacyjnych. Wraz z rosnącą precyzją narzędzi chirurgicznych rośnie również zapotrzebowanie na obrazowanie śródoperacyjne o wysokiej rozdzielczości, dostępne w czasie rzeczywistym i możliwe do integracji z robotami chirurgicznymi.

Ultrasonografia śródoperacyjna, w szczególności realizowana za pomocą ultrasonograficznych głowic robotycznych, staje się jednym z kluczowych narzędzi wspierających decyzje chirurgiczne. Jej rola wykracza poza klasyczną diagnostykę – obejmuje lokalizację zmian, ocenę ich granic, wizualizację unaczynienia oraz wsparcie w planowaniu resekcji.

Integracja systemów – znaczenie interoperacyjności

Jednym z kluczowych aspektów wdrażania ultrasonografii śródoperacyjnej współpracującej z robotami chirurgicznymi jest integracja aparatu USG z systemem robotycznym tak, aby użytkownik mógł widzieć obraz USG w systemie robota. W praktyce klinicznej oznacza to konieczność zapewnienia:

• stabilnej i szybkiej komunikacji między urządzeniami,
• minimalizacji czasu konfiguracji przed zabiegiem,

Rozwiązania typu plug & play oraz komunikacja bezprzewodowa znacząco upraszczają i przyspieszają całą procedurę integracji. Dodatkowo są rozwiązania na rynku, które umożliwiają łączność bezprzewodową aparatu USG z wieloma robotami, którą przełącza się po naciśnięciu jednego przycisku. W praktyce pozwala to na:

• skrócenie czasu przygotowania sali operacyjnej,
• zwiększenie wykorzystania sprzętu,
• większą elastyczność logistyczną przy rotacji zespołów i procedur.

Integracja aparatu USG z robotem chirurgicznym

Jednym z kluczowych aspektów wdrażania ultrasonografii śródoperacyjnej współpracującej z robotami chirurgicznymi jest integracja aparatu USG z systemem robotycznym, umożliwiająca wyświetlanie obrazu ultrasonograficznego bezpośrednio w konsoli operatora. W praktyce klinicznej wymaga to zapewnienia:

• stabilnej transmisji obrazu o niskim opóźnieniu,
• możliwie krótkiego czasu konfiguracji systemu przed rozpoczęciem zabiegu.

Coraz większe znaczenie zyskują rozwiązania typu plug & play oraz systemy bezprzewodowej transmisji obrazu, które upraszczają proces integracji aparatu USG z robotem chirurgicznym i ograniczają liczbę przewodów na sali operacyjnej. Dostępne są rozwiązania umożliwiające współpracę jednego aparatu ultrasonograficznego z różnymi platformami robotycznymi bez konieczności każdorazowej przebudowy konfiguracji sprzętowej. Pozwala to na szybkie przełączanie pomiędzy stanowiskami oraz sprawniejsze wykorzystanie aparatu w przypadku pracy z kilkoma systemami robotycznymi. W praktyce klinicznej przekłada się to na:

• skrócenie czasu przygotowania sali operacyjnej,
• zwiększenie wykorzystania aparatu ultrasonograficznego,
• większą elastyczność organizacyjną podczas planowania i realizacji zabiegów,
• ograniczenie liczby przewodów w polu operacyjnym, co poprawia ergonomię pracy zespołu operacyjnego.

Miniaturyzacja i dostęp do trudno dostępnych struktur

Miniaturyzacja i dostęp do trudno dostępnych struktur Jednym z najważniejszych kierunków rozwoju głowic ultrasonograficznych przeznaczonych do chirurgii robotycznej jest ich miniaturyzacja. Zmniejszenie wymiarów części wprowadzanej do pola operacyjnego umożliwia:

• wprowadzenie głowicy przez trokary o średnicy 10–12 mm,
• zastosowanie podczas zabiegów małoinwazyjnych, w tym w chirurgii pediatrycznej,
• łatwiejszy dostęp do trudno dostępnych struktur anatomicznych, takich jak tylna powierzchnia nerki, tylne segmenty wątroby czy ogon trzustki.

Istotne znaczenie ma również konstrukcja samej głowicy. Bardziej kompaktowa budowa oraz odpowiednie umiejscowienie punktu uchwytu dla narzędzi robota zwiększają swobodę manewrowania w ograniczonej przestrzeni operacyjnej, co ułatwia precyzyjne prowadzenie głowicy i uzyskanie optymalnego obrazu ultrasonograficznego.

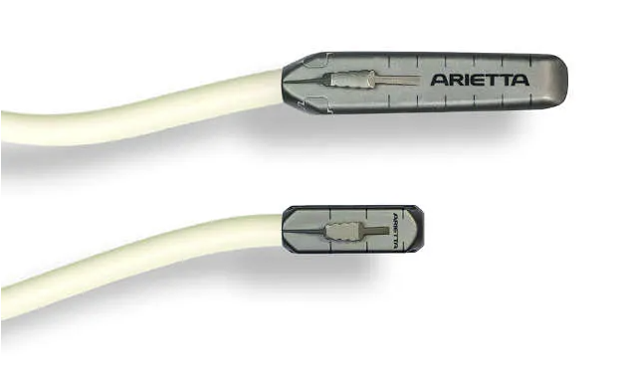

Ultrasonograficzne głowice robotyczne typu liniowego w zastosowaniach w chirurgii robotycznej

W kontekście ultrasonografii śródoperacyjnej szczególne znaczenie mają głowice liniowe. Ich przewagi technologiczne obejmują:

• precyzyjniejszy kontakt z tkanką,
• zmniejszenie liczby cieni akustycznych w strefach bocznych obrazowania głowicy,
• poprawę rozdzielczości osiowej i bocznej.

W porównaniu z głowicami convex, które tracą rozdzielczość boczną wraz ze wzrostem głębokości, głowice liniowe oferują bardziej jednorodną jakość obrazu w polu operacyjnym. Ma to szczególne znaczenie w chirurgii onkologicznej, gdzie precyzyjna ocena granic zmiany jest kluczowa.

Ergonomia i kontrola – wpływ na precyzję chirurgiczną

W środowisku chirurgii robotycznej ergonomia narzędzi bezpośrednio wpływa na efektywność i bezpieczeństwo zabiegu. W przypadku ultrasonogricznych głowic robotycznych istotne są:

• lokalizacja uchwytu,
• elastyczność przewodu,
• precyzja sterowania ramieniem robota.

Wysoka elastyczność kabla oraz zoptymalizowana konstrukcja uchwytu zmniejszają opór podczas manipulacji, co przekłada się na:

• większą precyzję pozycjonowania głowicy,
• mniejsze zmęczenie operatora,
• precyzyjną kontrolę w trakcie zabiegu.

Rozszerzone pole obrazowania i jego znaczenie kliniczne

Zastosowanie technik takich jak obrazowanie trapezowe pozwala na zwiększenie szerokości pola widzenia. W praktyce klinicznej oznacza to:

• możliwość jednoczesnej oceny większego obszaru,
• lepszą orientację przestrzenną w trakcie zabiegu,
• ograniczenie konieczności repozycjonowania głowicy.

Rozszerzone pole obrazowe ma szczególne znaczenie w chirurgii wątroby, trzustki oraz nerek, gdzie relacje przestrzenne między zmianą a strukturami naczyniowymi są kluczowe dla planowania resekcji.

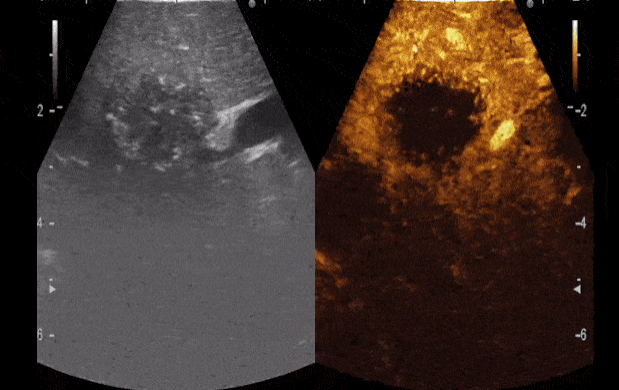

Zaawansowane techniki obrazowania – wpływ na decyzje śródoperacyjne

Nowoczesne ultrasonograficzne głowice robotyczne współpracują z zaawansowanymi trybami obrazowania, które rozszerzają możliwości diagnostyczne ultrasonografii śródoperacyjnej:

• Elastografia – ocena sztywności tkanek, pomocna w różnicowaniu zmian i określaniu ich granic. Elastografia może wpłynąć na strategię chirurgiczną.
• Wizualizacja mikroprzepływów – detekcja drobnych naczyń i perfuzji.
• CEUS (Obrazowanie z użyciem środka kontrastowego) – poprawa widoczności zmian i ich granic.
• Color i Power Doppler – ocena większych naczyń i planowanie resekcji.

Zastosowanie tych technik umożliwia:

• dokładniejszą kwalifikację zmian,
• optymalizację zakresu resekcji,
• ograniczenie ryzyka pozostawienia resztkowej tkanki nowotworowej.

Uniwersalność zastosowań – głowice typu „3 w 1”

Nowoczesne głowice ultrasonograficzne przeznaczone do chirurgii robotycznej coraz częściej projektowane są jako rozwiązania wielofunkcyjne. Z punktu widzenia zarządzania wyposażeniem bloku operacyjnego istotną zaletą jest możliwość wykorzystania tej samej głowicy w różnych scenariuszach klinicznych:

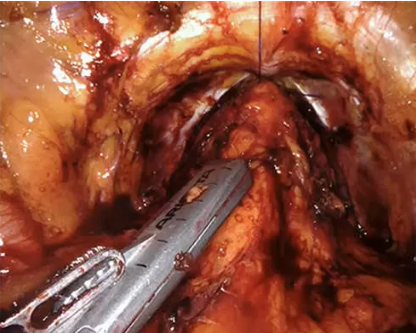

• podczas zabiegów z wykorzystaniem robota chirurgicznego,

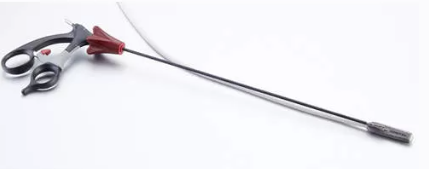

• jako głowicy laparoskopowej z zastosowaniem ręcznego uchwytu,

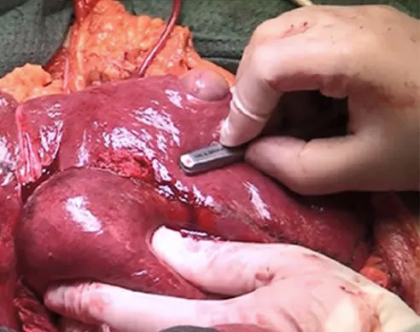

• podczas chirurgii otwartej jako głowicy typu drop-in.

Takie rozwiązanie zwiększa elastyczność wykorzystania sprzętu, umożliwia jego zastosowanie w szerszym zakresie procedur oraz może korzystnie wpływać na efektywność ekonomiczną poprzez ograniczenie konieczności zakupu kilku wyspecjalizowanych głowic do różnych technik operacyjnych.

Rola ultrasonografii robotycznej w organizacji i efektywności procedur

Zastosowanie ultrasonografii robotycznej wpływa zarówno na przebieg procedur, jak i sposób organizacji pracy w obrębie bloku operacyjnego. Patrząc z tej perspektywy, kluczowe znaczenie mają:

1. Uniwersalność zastosowań – wykorzystanie jednej technologii w wielu procedurach.
2. Wsparcie kliniczne – realny wpływ na wyniki leczenia i bezpieczeństwo pacjentów.

Technologie obrazowania śródoperacyjnego nie są już wyłącznie dodatkiem do zabiegu, lecz integralnym elementem procesu terapeutycznego, wpływającym zarówno na jakość opieki, jak i efektywność organizacyjną jednostki.

Podsumowanie

Ultrasonograficzne głowice robotyczne w ultrasonografii śródoperacyjnej stanowią istotny element współczesnej chirurgii małoinwazyjnej, szczególnie w kontekście rosnącej roli procedur robotycznych i obrazowania śródoperacyjnego w czasie rzeczywistym. Ich rozwój koncentruje się na kilku kluczowych obszarach:

• miniaturyzacji oraz poprawie dostępu do trudno dostępnych struktur anatomicznych,
• zwiększeniu jakości obrazowania, w tym poprawie rozdzielczości osiowej i bocznej,
• integracji z systemami robotycznymi i środowiskiem sali operacyjnej,
• rozszerzeniu możliwości diagnostycznych dzięki zaawansowanym technikom obrazowym.

W praktyce klinicznej przekłada się to na większą precyzję lokalizacji zmian, lepszą ocenę ich granic oraz dokładniejszą analizę unaczynienia w trakcie zabiegu. Jednocześnie technologie te wpisują się w szerszy trend integracji systemów obrazowania z narzędziami chirurgii małoinwazyjnej, wpływając na sposób planowania i realizacji procedur operacyjnych.

Autor: Miłosz Łejmel

Product Manager

Ultrasound Division
